SiC keramička membrana ima visok fluks, visoku otpornost na koroziju, lako čišćenje i dug vijek trajanja, što je čini pogodnom za širok spektar primjena. JMFILTEC-ovi proizvodi su uspješno primijenjeni u visokostandardnom pročišćavanju vode za piće, pred-tretmanu desalinizacije morske vode, odvajanju i oporavljanju posebnih materijala, dubokom tretmanu i ponovnoj primjeni vode. Evo nekih studija slučaja koje smo uradili:
Slučaj 1
Desalinizacija morske vodeRO Pretreatment
Naziv projekta: 28800 m³/d Ningbo projekat desalinacije:
Ovaj sistem je sistem za desalinizaciju sa izlazom vode od 28800 m3/d. Sirova voda uzima se iz morske vode priobalnog područja Zhejianga. Proizvedena voda se uglavnom koristi za akvakulturu. Kvalitet vode zadovoljava različite pokazatelje navedene u "Standardu kvaliteta vode za proizvode desalinizacije" HY/T 247-2018.
Proizvedena voda sistema za desalinizaciju usvaja ultraljubičastu cirkulacijsku sterilizaciju i transportuje se do tačke vode vlasnika pumpom sa promenljivom frekvencijom konstantnog pritiska.
Dijagram procesa predtretmana ultrafiltracione membrane:
Proces desalinizacije:
Morska voda→Silicijum karbidna ploča sa ravnim pločastim membranskim sistemom→Pumpa za proizvodnju vode sa ravnom membranom od silicijum karbida→Uređaj za ultraljubičastu sterilizaciju→Bazen za proizvodnju vode sa ravnom membranom od silicijum karbida→RO pumpa za povišenje pritiska→RO sigurnosni filter→RO pumpa visokog pritiska→RO uređaj (uključujući uređaj za obnavljanje energije i RO)→RO bazen za proizvodnju vode
Kiselinska{0}}bazna otpadna voda nastala ultrafiltracijom i hemijskim čišćenjem reverznom osmozom ispušta se nakon neutralizacije kroz sistem za neutralizaciju.
Prednosti projekta:
● Prvi kratki-projekat predtretmana desalinizacije u Kini, koristeći mikro-koagulaciju + direktnu filtraciju sa ravnom keramičkom membranom, zamjenjujući tradicionalni proces dodavanja lijeka flokulacijom sedimentacije + filtracije pijeska + multi-filtracije medija + ultrafiltracije.
● Prvi projekat primene membrane od silicijum karbida u akvakulturi u Kini.
● Najveći projekat primene keramičkih membrana za predtretman desalinizacijom u Kini.
● Ušteda energije i smanjenje potrošnje, ušteda zemljišta.
Kvalitet sirove vode:
Sirova voda ovog projekta je morska voda.
Tabela kvaliteta morske vode:
|
Parametar |
Uzorak 1 |
Uzorak 2 |
Uzorak 3 |
Uzorak 4 |
Uzorak 5 |
|
datum |
2/12/2020 |
7/01/2021 |
07/01/2021 |
04/02/2021 |
26/04/2021 |
|
lunarni kalendar |
18 |
24 |
24 |
23 |
15 |
|
plima unutra ili van |
in |
in |
in |
van |
in |
|
položaj u plimi |
vrhunac |
dolje |
|
|
srednji |
|
stepen temperature vode |
17 stepeni |
11 stepen |
11 stepen |
15 stepeni |
18 stepeni |
|
Salinitet %.(Salinitet= NaCl*1,6488) |
10.2 |
22.1 |
18.35 |
18.46 |
27.85 |
|
SS mg/L |
574 |
<4 |
272 |
106.8 |
326 |
|
pH |
7.9 |
8.03 |
7.86 |
7.92 |
8.24 |
|
DO mg/L |
6.74 |
5.54 |
4.4 |
4.6 |
7.1 |
|
COD mg/L |
2.53 |
1.62 |
52 |
49 |
2.83 |
|
NH3-N mg/L |
0.123 |
0.09 |
0.21 |
0.29 |
0.0118 |
|
Ne{0}}onski amonijak mg/L |
<0.01 |
0.0019 |
|
|
0.0006 |
|
NO2-N |
<0.002 |
0.003 |
ND (nije otkriveno (manje od MDL)) |
ND |
0.0046 |
|
NO3-N mg/L |
0.618 |
0.09 |
ND |
ND |
0.47 |
|
DIN mg/L (DIN=(NH3-N)+(NE3- N )+(NE2-N)) |
0.741 |
0.183 |
0.21 |
0.29 |
0.486 |
|
DIP mg/L |
0.04 |
0.01 |
0.026 |
0.04 |
0.032 |
|
Cl- mg/L |
1.60*104 |
1.96*104 |
22320 |
23260 |
1.58*104 |
|
SO42-mg/L |
1.90*103 |
1.95*103 |
2657 |
2833 |
1.08*103 |
|
K mg/L |
276 |
297 |
378 |
407 |
446 |
|
Na mg/L |
7.06*103 |
7.60*103 |
11129 |
11198 |
12600 |
|
Ca mg/L |
10 |
302 |
392 |
421 |
197 |
|
Mg mg/L |
866 |
891 |
1045 |
1164 |
366 |
|
Parametar |
Uzorak 1 |
Uzorak 2 |
Uzorak 3 |
Uzorak 4 |
Uzorak 5 |
|
Mg mg/L |
866 |
891 |
1045 |
1164 |
366 |
|
Al mg/L |
0.023 |
0.01 |
ND |
ND |
0.014 |
|
Fe mg/L |
0.006 |
<0.0045 |
0.001 |
0.011 |
0.0011 |
|
Mn mg/L |
<0.0005 |
0.0038 |
0.004 |
0.003 |
ND |
|
Cu mg/L |
0.012 |
<0.009 |
0.009 |
0.011 |
0.001 |
|
Zn ug/L |
51 |
48.8 |
100 |
120 |
5.4 |
|
Pb ug/L |
0.34 |
<0.03 |
0.4 |
0.8 |
0.1 |
|
Cd ug/L |
0.22 |
0.07 |
0.2 |
ND |
0.06 |
|
Hg ug/L |
<0.007 |
<0.007 |
ND |
ND |
0.028 |
|
B mg/L |
|
3.00 |
|
|
|
|
TDS mg/L |
|
|
|
|
29400 |
RO proizvedena voda mora ispunjavati sve indikatore navedene u "Standard kvalitete vode za desalinizaciju proizvoda od morske vode" HY/T 247-2018.
Slučaj 2
Hlorno-alkalna hemijska rafinacija slane vode
Transformacija od 240m3/h Sistem organske membrane za primarnu rafinaciju slane vode do sistema membrane od silicijum karbida
Primjena membrane od silicijum karbida u postrojenju za salamurivanje hlor alkalnog preduzeća u Ningbou. Zbog dostizanja vijeka trajanja originalne Kai membranske opreme i visokih troškova održavanja, kao i ograničene upotrebe zemljišta, novih 240m3/h oprema za membranu od silicijum karbida instalirana je u prvoj fazi obnove rafinacije slane vode u julu 2021. Investicije, zauzimanje zemljišta i operativni troškovi smanjeni su za polovinu u poređenju sa tradicionalnim procesima sa keramičkim membranama. Nakon tri mjeseca korištenja, proizvodnja vode je bila stabilna, a indeks slane vode odličan. U februaru 2023. godine ugrađena su tri nova membranska uređaja od silicijum karbida u drugoj fazi.
● Parametri opreme
|
Ime |
Filter slane vode sa membranom od silicijum karbida |
|
Model |
JM-240 Ti |
|
Glavni materijal |
Ti |
|
Komponente membrane |
JMtech SICT-31-19-1100-AD40 |
|
Broj membrana |
915 komada |
|
Količina punjenja komponenti membrane |
61 komada |
|
Raspored komponenti membrane |
6-5-4 |
|
Područje filtera |
240 kvadratnih metara |
|
Broj membranske opreme |
1 jedinica |
● Stvarni operativni podaci
|
Sirova sol |
Morska sol |
|
Temperatura |
50 stepeni |
|
Kalcijum i magnezijum |
0.6ppm |
|
SS |
0,4ppm |
|
Područje filtera |
240 kvadratnih metara |
|
Membranski fluks |
Veći ili jednak 1000L/㎡h |
|
Proizvodnja vode |
Veća ili jednaka 240m³/h |
|
Membranski ulazni pritisak |
0,30MPa |
|
Pritisak povratnog pranja |
0.5MPa |
|
Ciklus čišćenja kiselinom |
>15 dana |
Slučaj3
Pročišćavanje tečnosti kiselina
Projekt određene grupe 10m³/h odvajanja ulja-vode koji sadrži 30wt% otopine klorovodične kiseline
Slučaj 4
Tretman rudničke vode
500 tona/sat rudnička voda, membranski sistem sa keramičkim jezgrom od silicijum karbida
Priliv TLSS=50-2000ppm
Proizvodna voda TLSS < 1ppm, zamućenost < 0,2NTU
Slučaj5
Ulje{0}}Odvajanje vode
Naziv projekta: 5m³/h projekt cjevaste membrane za uklanjanje ulja i nečistoća
Parametri ulaza vode::
Temperatura (prosečna, maksimalna, minimalna): 40 stepeni /70 stepeni /5 stepeni
Sadržaj krutih tvari: 1%
Sadržaj ulja: 1%
Utjecaj COD veći od ili jednak 10000ppm Glavne kemijske komponente: natrijum hlorid, polisiloksan, natrijum metoksid, natrijum etoksid
Dizajn:
● U skladu sa uslovima slane vode i zahtevima procesa, odabrana je cevasta membrana od silicijum karbida JMtech-SICT-40-4-37-1200-AD20.
● S obzirom na efikasnost rada sistema i pogodnost kasnijeg rada i održavanja sistema, postavljaju se 2 seta opreme. Jedan sistem usvaja membranske komponente sa 19 jezgara, 2 membranske školjke i 2 niza aranžmana, a postavljen je i sistem hemijskog čišćenja.
● Naknada za struju ≈ 2.064 juana/toni vode.
Dijagram toka procesa:

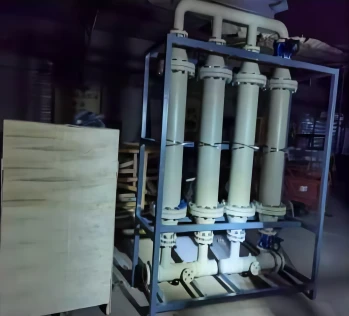

Sistem ultrafiltracije sa cevastom membranom
Slučaj 6
Visoko standardno prečišćavanje vode iz slavine
Projekat 5.000 tona/dan pitke vode
Ruta procesa: flokulacijski sedimentacijski tank → silicijum karbid keramička membrana kolone → dezinfekcija → proizvodni rezervoar
